📻 알려지지 않은 진공관 6CX8

진공관 앰프의 문제점은
진공관을 구하기 힘들고 구하더라도 비싸기 때문에
앰프의 가격이 좀 비싸게 느껴진다는 것입니다.
진공관 가격뿐만 아니라 기타 다른 부품들도 진공관앰프에서만 사용하는 것들이 있어
가격이 비싼 것들이 좀 있습니다.

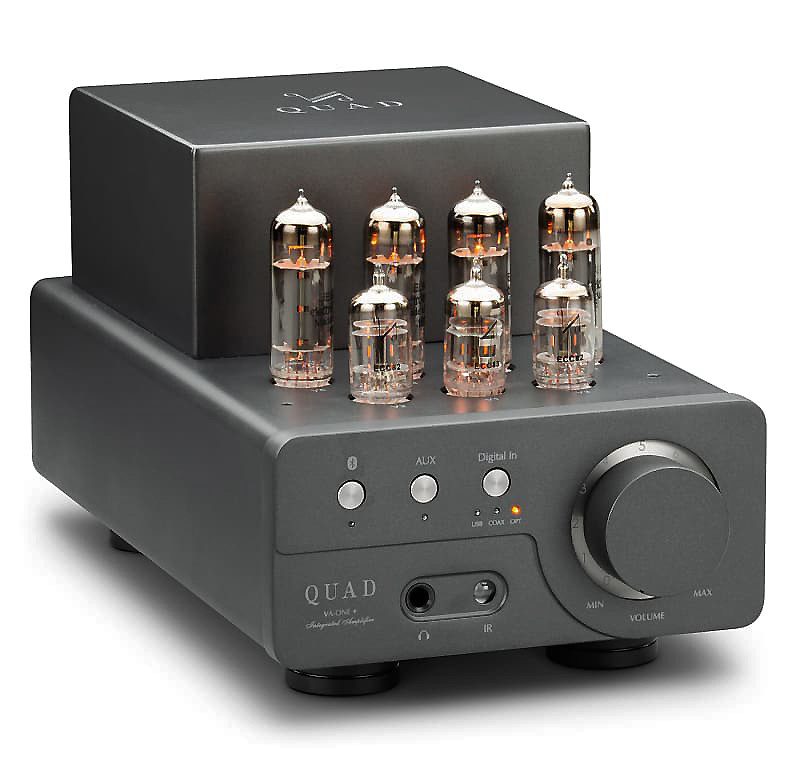

요즘 진공관 앰프에 사용하는 진공관들은

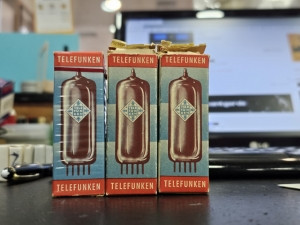

텔레풍켄 진공관


RCA, 제너럴일렉트릭, 실바니아, 필립스, 텔레풍켄 등 오리지널 진공관들은 거의 구하기 힘들고
중국/러시아/서유럽 등지에 만든 것들이 많습니다.

중국 슈광 진공관


과거에는 이런 국가에서 만든 진공관들이 굉장히 저렴했었는데
이제는 저렴하다는 느낌을 받긴 힘듭니다.
특히 중국산 진공관은 품질도 종종 문제가 되기 때문에
오디오 제작하는 입장에서는 진공관 수급이 쉽지 않은 문제입니다.
만약 앰프를 만들어 판매를 하려는 목적이 아니라면
저렴하게 진공관을 구해서 훌륭한 음질의 앰프를 만들 수 있는 방법이 있습니다.
그것은 알려지지 않은 진공관을 발굴해 내는 것입니다.
저는 그런 진공관들을 여럿 찾아냈습니다.
그 진공관들에 대해서는 저의 진공관 홈페이지나 밴드,카페등에 많이 소개를 했습니다.
아우디무스 블로그의 "Link" 카테고리 (https://audimus.tistory.com/184) 에
사이트들의 주소가 있으므로 참조하시기 바랍니다.
오늘 찾은 잘 알려지지 않은 진공관을 소개하고자 합니다.

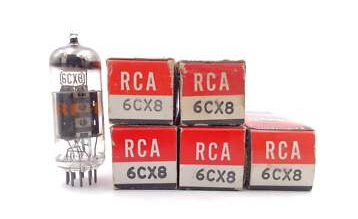

6CX8 입니다.

6CX8

오래된 진공관이지만 관련 스펙은 쉽게 찾을 수 있습니다.
스펙에는 이런 글이 있습니다.
"Medium-Mu Triode - Sharp-Cutoff Pentode
The tube was designed as a video amplifier and
the pentode has a plate dissipaton of 5 W - as described in the RCA manual (Ep 330v, etc)
the plate resistance is 70k so it seems to be a high impedance device.
Preferred Substitutes ......................... 6AU8 6BH8
Substitutes ................................... 6JL8 6KR8 6BL8
Miniature type used in television receiver applications.
Pentode used as video amplifier;
triode used as sound if amplifier, sweep-oscillator, sync-separator,
sync-amplifier and sync-clipper circuits.
Requires miniature 9-contact socket."

텔레비전 수신기에 사용되었던 것임을 알 수 있습니다.
좀더 상세한 전기적 스펙은
https://frank.pocnet.net/sheets/093/6/6CX8.pdf 을 참조합니다.
제가 이전에 찾은 진공관 중에 꽤 괜챦았던 것이
6LQ8 이었습니다.

6LQ8



싱글앰프로 2W 출력의 앰프를 만들 수 있었고 푸쉬풀로는 5W출력을 낼 수 있었습니다.

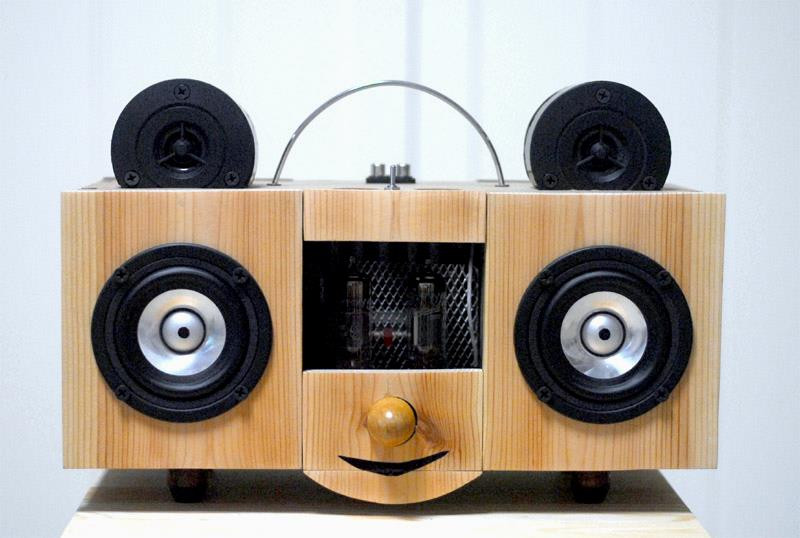

자작한 6LQ8 진공관 앰프 (싱글, 2W)



스펙을 보면 6CX8은 6LQ8와 유사한 점이 있습니다.
핀의 배열도 같기 때문에 사실 6LQ8을 사용한 앰프에  6CX8을 꼽아도
아무런 이상없이 작동할 수 있음을 예측할 수 있습니다.
6LQ8도 제가 알려지지 않은 진공관중에 발굴했고 회로를 설계해 공개를 했었는데

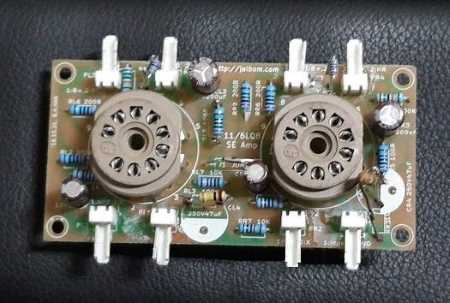

6LQ8 회로 PCB


요즘은 꼭 제가 알려서 그렇다고는 말할 수는 없지만 가격이 조금 비싸졌습니다.
6CX8은 아직 이를 활용해서 앰프를 만든 사례는 찾아 볼 수 없습니다.
6LQ8 회로를 그대로 사용하거나 조금만 저항수치들만 바꾸면 될 듯하므로
6CX8을 저렴하게 구할 수 있다면 앰프를 만들어 보면 좋을 것같습니다.
혹시 6CX8로 만든 앰프를 발견하신 분이 있다면 알려주시고요.
