📻 (7) 카페용 앰프 설계 6CX8 - 대충 완성된 회로 그려 보기

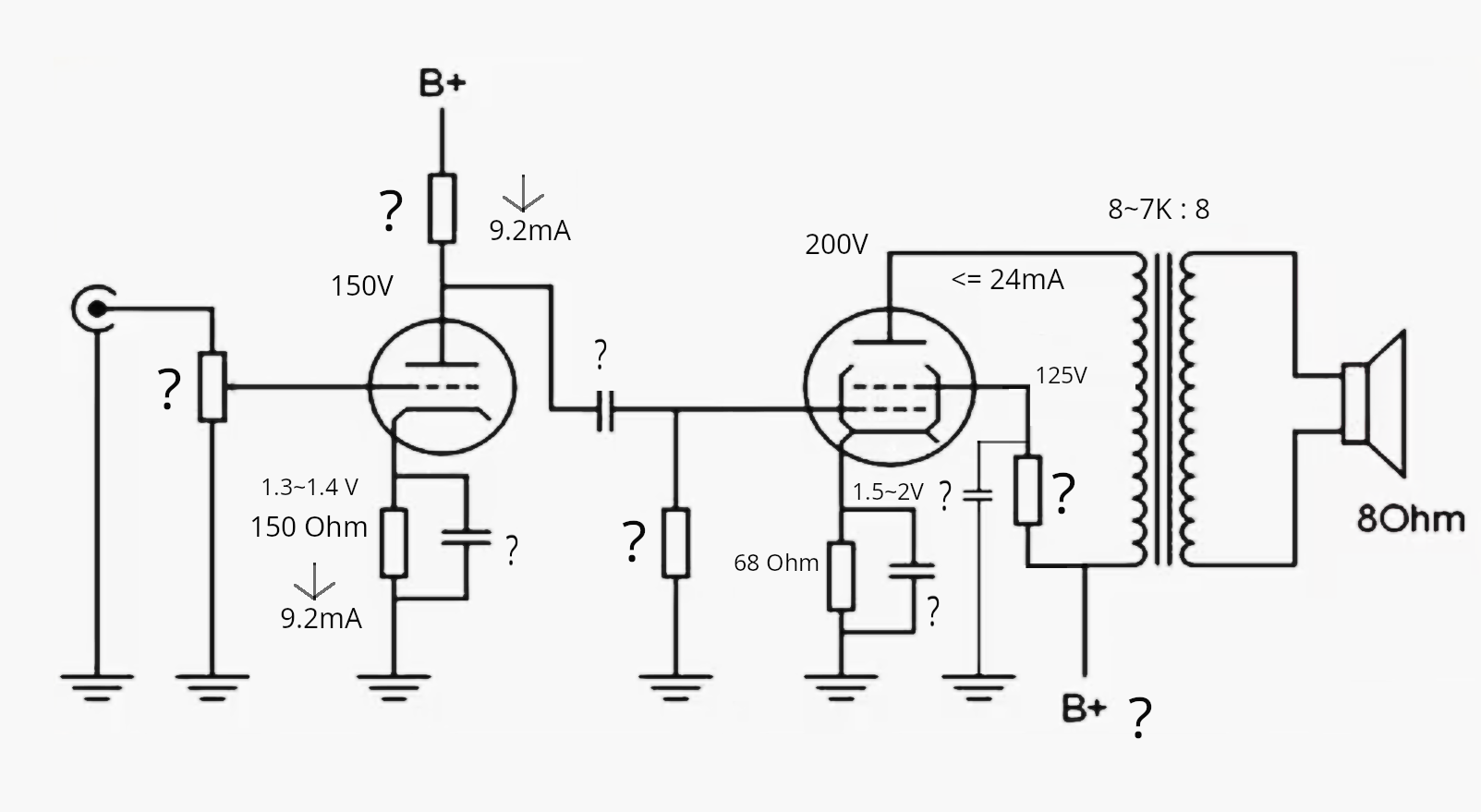

앞에서 대략 구한 수치들을 일반적인
진공관 싱글앰프 회로에 대입해 넣어 봅니다.


? 마킹한 것은 아직 결정되지 않은 것입니다.
먼저  B+ 는 공급 전압인데 아직 결정이 되지 않았습니다.
출력관의  Plate 전압이 200V 이기 때문에 이보다는 높은 전압이 될 것입니다.

이번 포스팅 내용은 길지 않습니다.
우선 전체 회로도를 개략적으로 눈에 익히는 것이 목적입니다. 진공관 앰프의 회로는 수백만원 하는 것도 이정도입니다. 반도체 앰프에 비하면 정말 심플하므로 전자공학을 잘 몰라도 자작에 접근할 수 있습니다.

다음에 결정되지 않은 각 부품들의 값을 어떻게 정하는지에 대해 설명을 하겠습니다.
그리고 회로의 작동원리에 대해 다시 처음부터 가급적 쉽게 설명해 보겠습니다.
앞으로도 계속 기대해주세요.
