📻 (8) 카페용 앰프 설계 6CX8 - 결정되지 않은 각 저항값, 콘덴서값 설정 및 회로 완성

 5극관으로 구성된 출력단부터 먼저 보겠습니다.

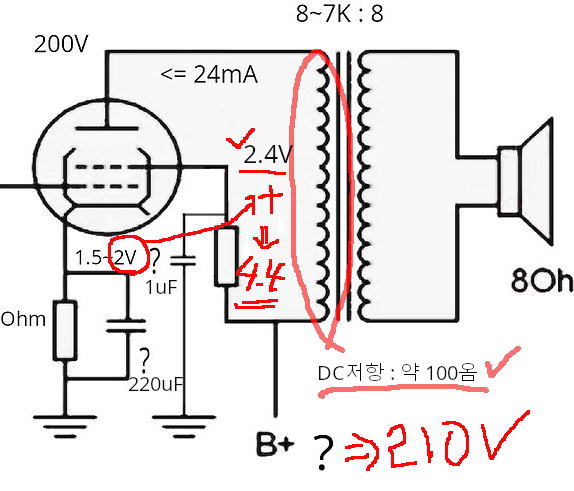

Output  트랜스의  DC저항을 약 100옴정도로 보면

2.4V정도 전압이 떨어지고 캐도드 저항 68옴에 의해 2V정도 떨어지는 것을 감안하면
B+는 2.4V+2V로 4.4V정도 높게 잡아주면 되는데
넉넉하게 10V정도 높게 210V정도 걸어 주는 것이 좋습니다.

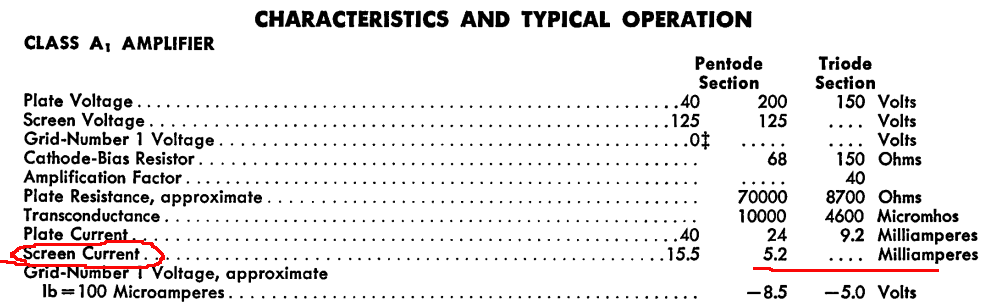

스크린 그리드에 있는 저항값은 스크린에 흐르는 전류를 알면되는데 스펙에 보면 5.2mA로 되어 있습니다.

B+ 210V 를 85V로 떨어뜨리면 125V가 됩니다.
옴의 법칙으로 R= V/I 에서 85/5.2mA 계산하면 16K가 나옵니다.
위에서 결정한 스크린 그리드에 있는 콘덴서는 전압을 일정하게 하기 위한 평활콘덴서입니다. 전류가 작으므로 1uF정도면 충분합니다. 68옴 캐소드 저항에 병렬로 걸어둔 콘덴서도
일정한 바이어스 전압을 유지하기 위한 것이므로 약 220uF면됩니다. 아래 회로에 지금까지 계산한 값들을 기입했습니다.

이제 초단관을 보겠습니다.

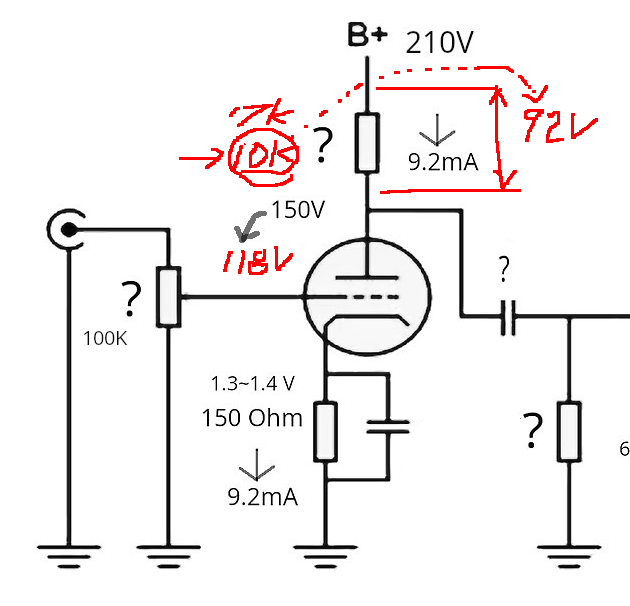

초단관의 플레이트에 있는 저항은
210 V에서 150V로 떨어뜨리면 되므로
60V를 떨어뜨려줄 저항값을 찾으면
7K정도 되는 10K로 잡아 봅니다.
그러면 아래 그림과 같이 실제 150V가 아닌 118V 정도가 플레이트 전압으로 걸립니다.

150옴 캐소드에 병렬로 연결된 콘덴서도
바이어스전압을 유지하기 위한 것인데
출력단보다는 전류가 작게 흐르므로
100uF정도로 잡아 줍니다.
입력쪽에 있는 저항은 가변저항인데
진공관앰프에서는 대부분 100K 볼륨을 달아 줍니다.

위에서 초단 플레이트에 콘덴서가 달려 있는데 이것을 커플링콘덴서라고 합니다.
초단과 출력단을 이어주는 다리와 같은 역할을 합니다. 0.1~0.2uF 정도 잡아 줍니다.
그리고 이 콘덴서 다음에 또 저항이 하나 있는데 이 이것은 출력단의 바이어스를 위한 것입니다. 대체로 200~300K옴정도 잡아줍니다. 이 커플링콘덴서와 바이어스를 위한 저항은 계산방법이 있지만 진공관의 경우 위의 값에서 오차범위가 상당히 크게 나오기 때문에 경험에 의해 거의 비슷한 수치를 사용합니다.

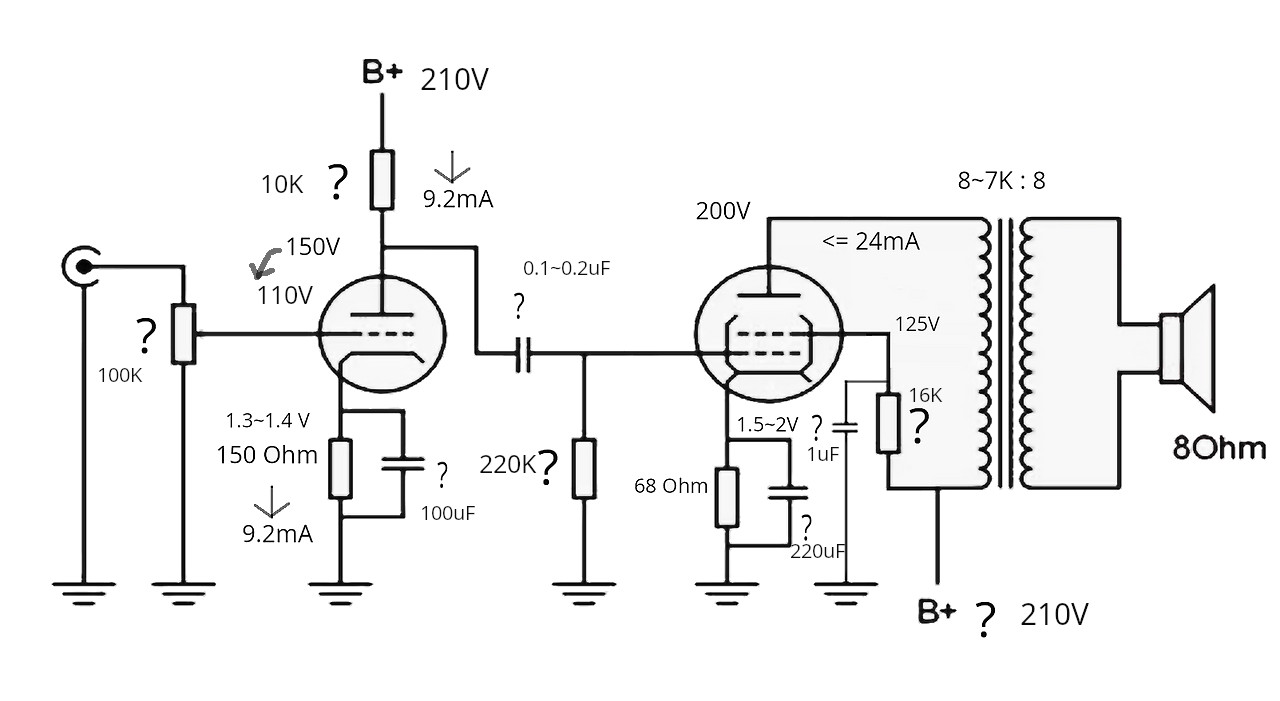

대충 이렇게 해서 회로에 수치를 기입해 보면 아래와 같습니다.


조금 다른 부분도 있는데 어차피 계산한 것과 실제 회로대로 만들어 보면 같은 수치들이 나오지 않습니다. 이유는 진공관의 오차범위가 크기 때문입니다.
이정도로 대충 세팅을 하고 전기를 넣고 테스터기와 오실로스코프를 보면서 완성을 해 나갑니다.
또, 소리를 들으면서 조정도 하는데 이러한 여러 작업들을 전문용어로 "삽질" 이라고 통칭해서 부릅니다. 삽질을 하다 보면 위에 그렸던 회로와 조금 달라지기도 하고 수치들도 많이 달라집니다.
