📻 내가 처음 만들었던 진공관 앰프, 6L6 싱글앰프 내부 수리, 소리 들어 보기

2006년5월6일에 자작했던 6L6 앰프입니다.

6L6은 1936년 4월 Radio Corporation of America (RCA) 에서 오디오 주파수용 전력 증폭기용으로 출시한 Beam power tube 의 명칭입니다 . 6L6은 anode양극과 스크린 그리드 사이에 저전위 공간 전하 영역을 형성하여 양극 2차 방출 전자를 양극으로 되돌리는 Beam tetrode(4극관)로, Power pentode(5극관)에 비해 성능이 크게 향상되었습니다. 6L6은 최초로 상용화된 성공적인Beam power tube 입니다

[ 스펙 ]

출력:	채널당 약 5W ~ 8W 내외로, 고능률 스피커 권장
주파수 응답 :	일반적으로 20Hz ~ 20kHz 범위
회로 구성 :	6J4 7핀관을 초단관으로 구성   A급(Class A) 증폭 방식, 6L6 진공관 1개를 출력관 사용
부하(Speaker) 임피던스:	4Ω,8Ω,16Ω



[ 회로 ]

원회로는 과거 "한진동" 이란 진공관자작 동호회에 오픈되어 있던 "따라하기 회로"

지금은 한진동 동호회가 폐쇄되어 다른 사이트에 카피되어 있는 회로를 참조할 수 있습니다.

피드백이 없고 초단(6J4)의 캐소드에 바이패스시키는 콘덴서가 없습니다.



[ 직접 제작한 6L6 앰프 ]

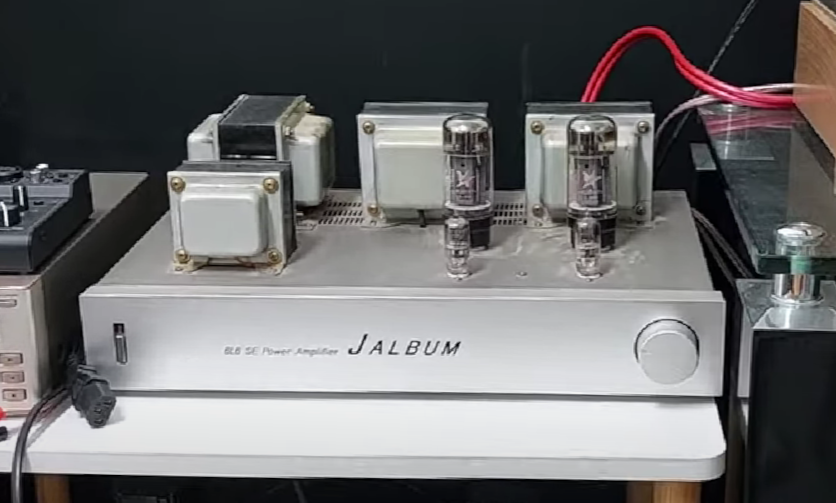

6L6 싱글엔디드 앰프

만든지 오래되어서 가끔 소리가 나지 않을 때도 있고 왠지 저음이 부족한 느낌이 듭니다.

손을 좀 봐야겠다고 생각해 두껑을 열었습니다.

6L6 SE 내부

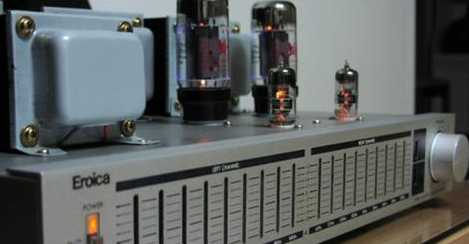

사실 이 샤시는 에로이카 그래픽 이퀄라이저 케이스입니다. 내부를 뜯어내고 진공관앰프로 사용한 것입니다.

앞 패널만 따로 제작해 붙혔습니다.

에로이카 그래픽 이퀄라이저 케이서 할용

배선



[ 배선도 ]

 아래 배선도를 먼저 그리고 실제 전선을 납땜으로 이어 붙히며 작업했습니다.

6L6 SE 배선도

 그때 찍은 사진기 해상도가 좋지 않아 잘 보이지 않습니다. 그래서 다시 파워포인트로 그렸습니다.

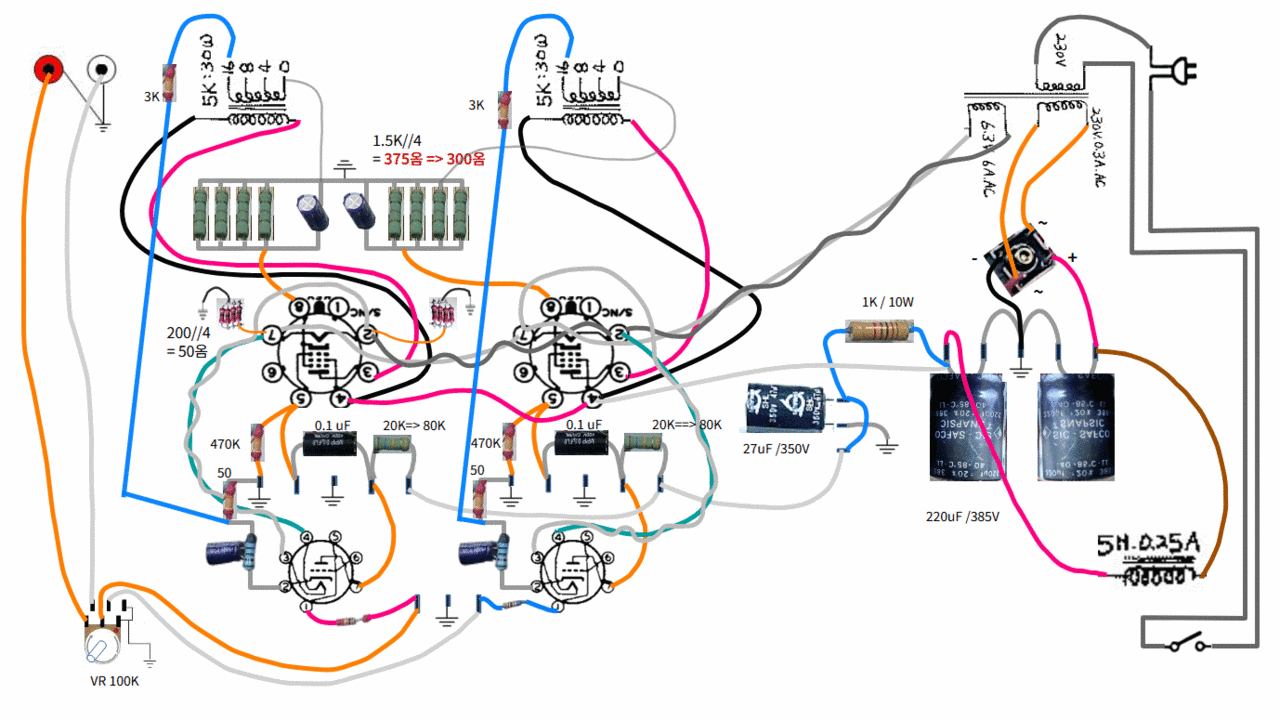

다시 그린 6L6 배선도



[ 회로 개선 ]

약간 회로를 개선하였습니다. 초단의 이득이 낮았는데 로드저항을 큰 것으로 바꾸어 올렸고 NFB 네가티브피드백을 걸었습니다.

피드백을 걸면 전체 주파수대역의 특성이 좋아집니다. 6L6싱글앰프는 중고역이 좋은데 피드백을 걸어서 저역대까지 특성을 일정하게 만듭니다. 그렇게 하면 상대적으로 저역이 더 좋아진 느낌을 받게 됩니다. 대신 피드백을 걸면 전체 이득이 감소해서 음량이 작게 들립니다. 그러나 대신 초단의 이득을 키우고 볼륨을 올리면 됩니다.



NFB를 건 6L6 SE

위에 최종 수정한 회로도입니다.



[ 소리 들어 보기 ]

그리고 소리를 들어 봅니다.

B&W의  CDM 7NT 를 연결했습니다.

이 스피커는 출력이 큰 앰프와 매칭이 잘 되는 것으로 알려져 있는데

5~8W의 6L6싱글앰프와도 잘 어울립니다.

진공관 앰프는 출력이 작아도 이런 스피커를 곧잘 구동하기도 합니다.
