📻 가장 듣기 좋은 진공관 앰프중 하나, EL34 싱글 앰프

6L6과 함께 진공관앰프에서 인기있는 출력관이 EL34입니다. 약간 작동방식은 다르지만 같은 급의 진공관으로 분류됩니다. 핀배열도 같아서 서로 바꾸서 꼽아 가며 듣는 사람도 있습니다. 그러나 동작조건은 서로 다르기 때문에 EL34는 여기에 맞게 설계된 회로에 사용하는 것이 맞습니다.

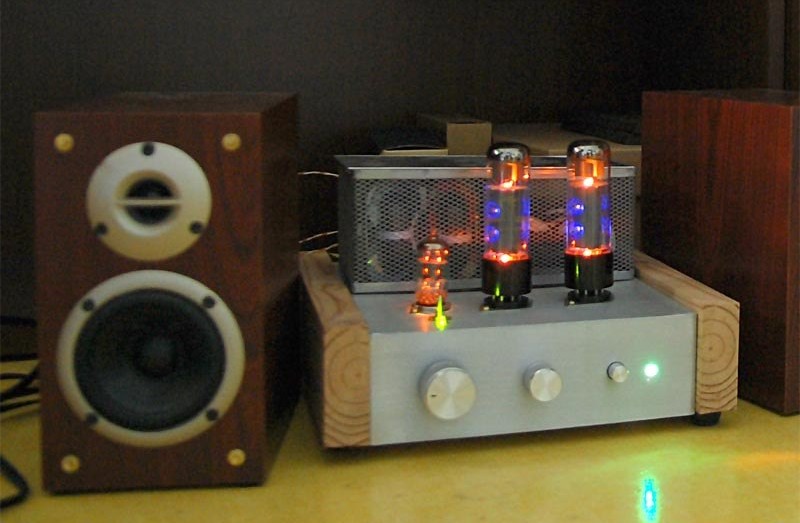

EL34 자작 앰프

직접 자작한 EL34 앰프입니다.

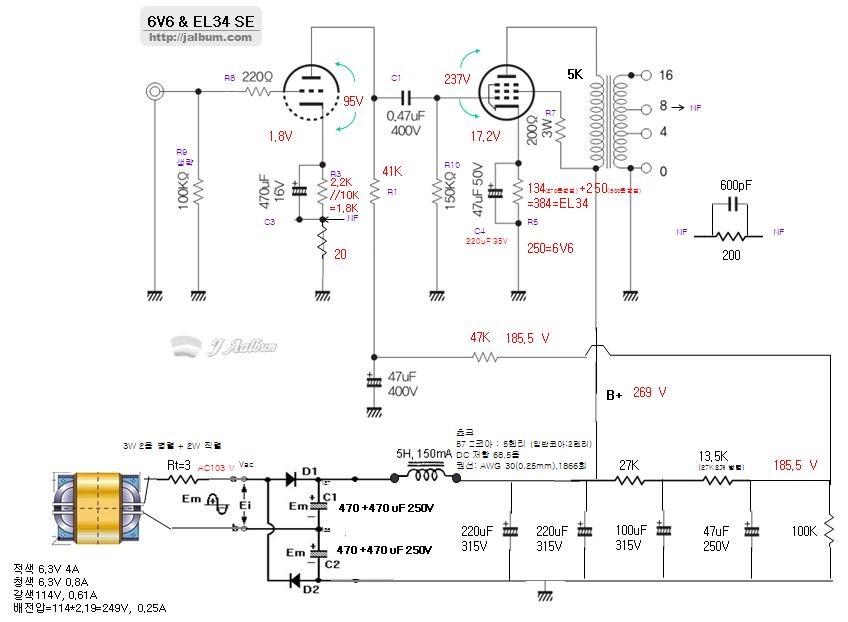

EL34 SINGLE ENDED AMP CIRCUIT


회로도 거의 재설계하여 제작을 했습니다.
일부 저항겂을 바꾸면 6V6을 사용할 수도 있습니다.
6년전에 오래된 저의 휴대폰으로 녹음한 것입니다.
원음의 음질은 좋은데 녹음이 시원챦습니다.
https://youtu.be/zgeUE6ZgygU

DIY EL34 데모 영상

 트랜스의 모양이 조금 특이하게 보일 것입니다.
일반적인 트랜스는 아니고
커스터마이징한 R-Core 를 사용한 트랜스입니다.
R-Core 지금까지 나온 트랜스의 코어 소재로는 가장 좋은 것이라고 말할 수 있습니다.
이 R-Core에 대해서는 아래의 제가 만든 설명 영상을 보시면 잘 아실 수 있습니다.
https://youtu.be/49dsMweJYBI

R-Core 설명 영상
