📻 6BM8 SE + TPA3118: 진공관의 감성에 D-Class의 힘을 더하다

6BM8 SE

1. 1타 2피의 완벽한 구조 (복합관의 묘미)
6BM8은 하나의 유리관 안에 초단 증폭을 위한 3극관과 출력을 담당하는 5극관이 함께 들어있는 '복합관'입니다. 덕분에 회로가 간결해지면서도 진공관 고유의 순수한 신호 경로를 유지할 수 있어, 이번 같은 하이브리드 구성에서 최고의 효율을 보여줍니다.
2. 부드럽고 따뜻한 '진공관스러운' 음색
6BM8의 가장 큰 장점은 귀를 자극하지 않는 포근한 중고역대입니다. 자칫 차갑게 느껴질 수 있는 D-Class 앰프의 앞단에서 소리를 매끄럽게 다듬어주어, 오래 들어도 피로하지 않은 '음악적인 소리'를 만들어내는 일등 공신입니다.
3. 싱글 엔디드(SE) 특유의 섬세함
푸시풀(Push-Pull) 방식과는 다른, 싱글 방식 특유의 섬세하고 투명한 결이 살아있습니다. 소출력이지만 악기 하나하나의 질감을 살려내는 능력이 탁월해, TPA3118이라는 강력한 엔진에 '디테일한 감성'을 입히기에 더할 나위 없는 선택이었습니다.

D클래스 앰프 칩 TPA3118, 왜 이 칩인가?

 TPA3118 D-Class 앰프 모듈은 자작파들 사이에서 이미 '작은 거인'으로 정평이 나 있습니다. 실제로 써보며 느낀 이 칩의 매력은 세 가지로 요약됩니다.
1. 투명하고 정직한 증폭 능력
D-Class 앰프라고 하면 흔히 차가운 소리를 떠올리지만, TPA3118은 매우 투명(Transparent)합니다. 앞단에서 만든 6BM8 진공관 특유의 따뜻한 배음과 아날로그적인 질감을 왜곡 없이 그대로 받아서 묵직하게 밀어주는 능력이 탁월합니다.
2. 믿기지 않는 효율과 파워
동전만 한 크기의 칩에서 뿜어져 나오는 출력은 대형 스피커도 거뜬히 울릴 만큼 강력합니다. 열 발생이 거의 없어 별도의 거대한 방열판이 필요 없다는 점은 소형 시스템 구축에 엄청난 이점입니다.
3. SMPS와의 환상적인 궁합
까다로운 전원부를 요구하지 않고 일반적인 SMPS만으로도 충분히 깨끗한 소리를 뽑아냅니다. 특히 이번처럼 진공관과 결합할 때, 전원부 설계의 부담을 덜어주면서도 사운드의 해상력은 최상급으로 유지해 주는 아주 편리하고 성능이 뛰어난 칩입니다.



실제로 시스템을 구축하여 테스트를 진행했습니다. 위 그림에서 커플링 콘덴서를 0.1~1uF로 했는데 10uF 일 때 저음이 잘 전달됩니다.

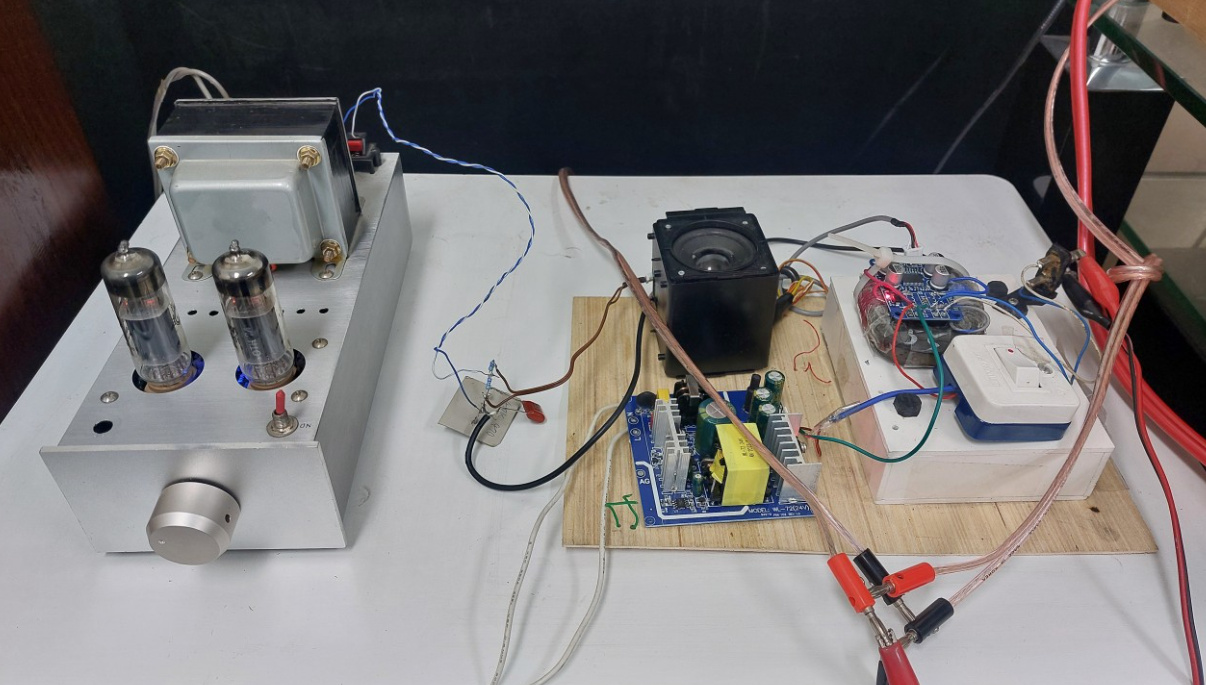

1. 독립된 진공관 출력 앰프의 활용
좌측의 6BM8 SE 앰프는 그 자체로 완성된 출력 앰프입니다. 여기서 나오는 스피커 출력 신호를 감쇄시켜 D-Class 앰프의 입력 신호(Line-in)로 사용하는 방식입니다. 진공관 특유의 '출력 트랜스포머(OT)를 거친 소리'가 그대로 TPA3118에 전달되어 아날로그적인 질감을 유지하는 핵심 역할을 합니다.
2. 전원부 구성: SMPS를 통한 안정적인 전력 공급
우측 하단에 위치한 SMPS(Switching Mode Power Supply)는 TPA3118 D-Class 앰프에 전원을 공급합니다.
장점: 무거운 전원 트랜스 대신 가볍고 효율이 좋은 SMPS를 사용하여 전체 시스템의 부피를 줄이고, 큰 출력에서도 안정적인 전압을 유지해 줍니다.
주의점: 혹시 모를 고주파 노이즈를 대비해 배선을 깔끔하게 정리하고, 진공관 앰프와는 적절한 거리를 두어 간섭을 최소화했습니다.
3. 소형 스피커를 통한 D클래스 앰프와의 접합: '진정한 하이브리드'의 완성
이 프로젝트에서 가장 독창적이며 핵심적인 설계 구간입니다. 단순히 회로를 선으로 잇는 것을 넘어, 진공관 앰프의 '물리적 에너지'를 D클래스 앰프에 이식하는 과정이기 때문입니다. 사실 지금까지 이런 방식의 결합은 흔치 않았습니다.
로드박스와 마이킹(Miking)의 원리
이 방식은 일렉 기타 연주자들이 최고의 톤을 녹음할 때 사용하는 방식과 흡사합니다. 대형 진공관 앰프를 최대 출력으로 가동하고, 그 스피커 박스 앞에 마이크를 대어 소리를 따거나 '로드박스(Load Box)'를 연결해 출력 트랜스의 질감을 그대로 뽑아내는 것과 같은 원리입니다. 저는 노래방 마이크용 소형 스피커를 통해 진공관 앰프가 실제로 스피커를 흔드는 '역동적인 상태'를 만들고, 그 신호를 TPA3118로 보냈습니다.
진공관의 음질은 '부품'이 아닌 '구조'에서 온다
진공관 고유의 음질은 단순히 진공관이라는 소자 하나 때문이 아닙니다. 고전압이 흐르는 진공관과 출력 트랜스, 그리고 실제 스피커가 물리적으로 반응하며 주고받는 전기적 상호작용의 결과물입니다. 스피커 유닛이 진동할 때 발생하는 역기전력이 출력 트랜스에 부하를 주고, 이것이 다시 진공관 회로에 영향을 주며 특유의 찰진 배음이 완성되는 것이죠.
살아있는 신호의 전달
단순히 프리앰프에서 신호만 따왔다면 결코 느낄 수 없는 '힘'이 여기서 나옵니다. 33KΩ과 5.6KΩ 저항으로 전압을 맞추면서도, 실제 스피커를 구동 중인 진공관 앰프 전체의 시스템 에너지를 TPA3118에 고스란히 전달했습니다. D클래스 앰프는 이제 차가운 디지털 소리가 아닌, '스피커를 힘차게 울리고 있는 진공관의 숨결'을 증폭하게 됩니다.

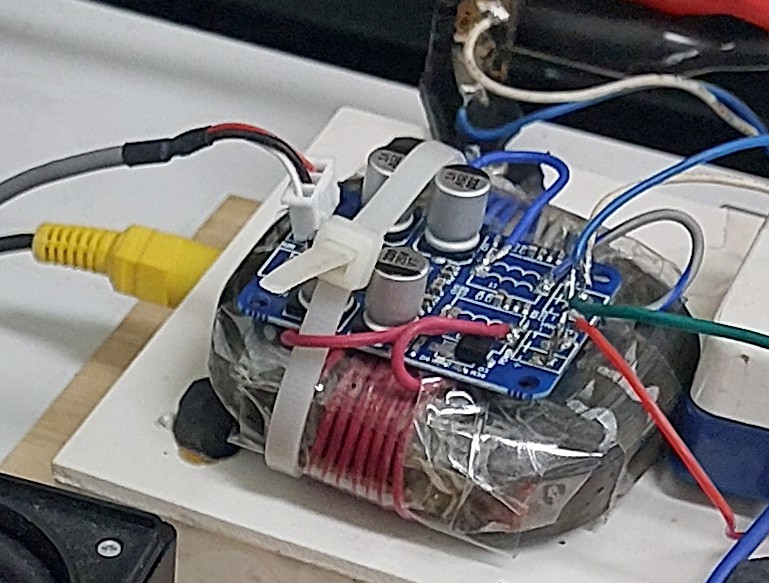

위의 사진에선 D클래스 앰프의 출력쪽 인덕터를 R-Core로 대체한 것을 볼 수 있습니다.



스피커를 연결하고 소리를 들어 봅니다.

배음의 질감: 6BM8 진공관을 거쳐 나온 소리라 그런지, 고음역대가 쏘지 않고 매끄럽게 다듬어진 것이 느껴집니다.
저역의 구동력: TPA3118의 강력한 출력이 뒷받침되니, 저음이 제법 단단하고 힘이 있습니다.
공간감: 넓은 스테이징이 살아나면서, 녹음된 소리임에도 불구하고 현장의 공기감이 잘 전달됩니다.

결합에 사용한 작은 스피커도 소리는 나지만
그 소리는 D클래스 앰프에 물린 스피커의 소리에
가려져서 거의 들리지 않습니다.
https://youtu.be/wh3o0qBgfQE



[마무리하며]
기타리스트가 거대한 스피커 캐비닛 앞에 마이크를 세워 그 공기감과 타격감을 잡아내듯, 저 또한 6BM8 SE가 소형 스피커를 밀어내는 그 찰나의 에너지를 TPA3118에 담아보았습니다.
진공관의 고전적 미학과 D클래스의 현대적 효율이 만나는 지점—그것은 단순한 회로의 연결이 아니라, '살아있는 구조'의 결합이었습니다. 6BM8의 온기가 TPA3118의 강력한 힘을 빌려 거실 전체를 채울 때의 쾌감은 자작인만이 느낄 수 있는 최고의 보상입니다.
